為了人身和設備安全，開關柜應設計有以下輔助設備。我們經常在開關柜上看到的一些設備并不明顯，但它們實際上發揮了不可替代的作用。今天，讓我們介紹一下需要配置的輔助設備。

1.實時顯示(驗電器)。安裝在支撐絕緣子上的電壓傳感器顯示主要設備是否充電。必須配置All 開關柜。

2.短路和接地故障指示器。用于指示是否存在短路或接地故障。工廠有預設的設定值(當前值可根據實際情況計算和設定)。

3.減壓通道。泄壓通道用于排出設備內部故障時產生的高壓氣體，以確保設備和人員的安全。排氣口不應朝向任何可能有人的地方，排氣口應能防止異物進入。

4.內部故障電弧限制裝置。當內部故障電弧產生的高壓氣體從壓力傳感器開始產生信號時，通過彈簧儲能在電纜室內運行的自動快速接地開關將在故障電弧產生后的幾秒鐘內迅速熄滅電弧，從而確保設備和人員的安全。

5.電氣和核相測試設備。對于完全絕緣和完全密封的設備，很難直接對一次設備進行電氣檢查和核相檢查。因此，該類型開關柜必須配備電力檢查和核相檢查裝置。此時，要求設備制造商確保一次回路和二次回路的一致性。

6.進線柜接地開關鎖定。目前，完全絕緣和完全封閉的開關柜不能直接掛接地線，當柜體打開或外部電路檢修時，必須通過設置內部接地開關開關柜來實現接地線。進線柜通常是電纜進線(即外部電源通過電纜連接開關柜)。當負載開關拉開時，電纜頭仍通電。一旦接地開關閉合，將形成帶接地連接的接地開關。進線柜的接地開關必須上鎖。原則上，這種鎖定裝置要求電纜頭通電時不能閉合接地開關。由于出線柜(即開關柜)不具備帶電連接和接地的可能性，一般情況下柜內可能不配備該裝置，接地開關直接與線路隔離開關鎖定。

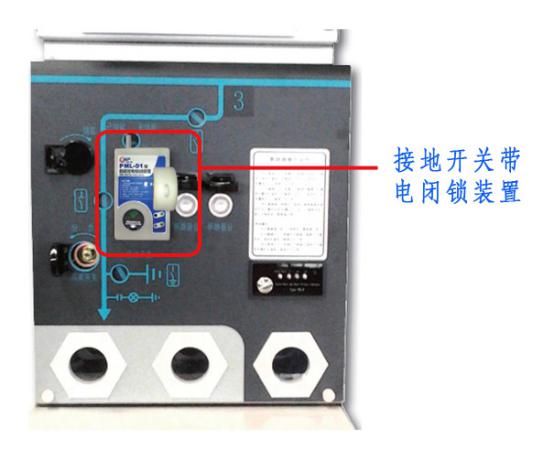

目前鎖定進線柜接地開關的方法主要有兩種:一種是在接地開關的操作孔上安裝帶電鎖定裝置，即當電纜頭帶電時，外部鎖定裝置的鎖定孔關閉，接地開關不能操作。但是，由于早期沒有安裝大量的開關柜電動鎖緊裝置，并且完全密封開關柜很難做到，防止誤操作的另一種方法是在接地開關的操作孔中安裝指示掛鎖。建議操作人員不要隨意關閉接地開關。只有當有操作票且電纜頭未充電時，掛鎖才能打開，接地開關才能操作。在這種情況下，除了可能導致來電的接地開關(通常是“手拉手”的環形網絡機柜)之外，提示鎖不會掛在其他位置以真正起到提示作用。

7.按鈕防誤操作蓋。為了防止操作人員在巡檢過程中意外觸摸操作按鈕，導致開關跳閘，有必要在開關柜操作按鈕處安裝防誤操作蓋。

8.電動操作機構。為了降低操作人員的操作強度，提高操作安全性，避免操作過程中因設備問題引起的爆燃和人身傷害事故，同時，為了滿足未來配電網自動化的需要，在電壓互感器基本配備到位的基礎上，開關柜應充分配備電動操作機構。
